- TECHNICAL BULLETIN -技術通報
無紙式記錄儀 / 收集器 Paperless Recorder
WH10 / WH20 / WH30記錄儀利用外部通道功能讀取TAIE(台灣儀控)PV及SV設定方式
日 期:2021-07-03
內 容:

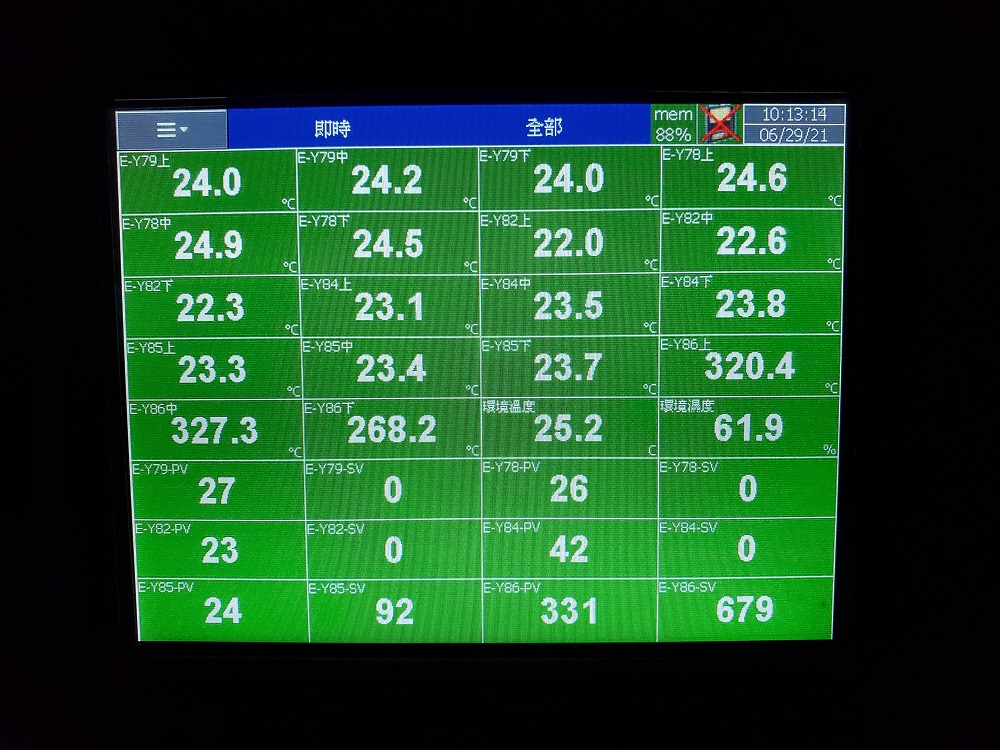

WH10/WH20/WH30系列無紙式記錄儀可選購RS485通訊功能以開啟接收外部通道功能,將任何具MODBUS-RTU RS485功能之現場儀表參數(設定值SV或實際值PV或....)讀取至記錄儀自身的數學通道做記錄(等同AI),如此可在低成本條件下達成資料收集及大數據分析之目的.
設定之方法如下:

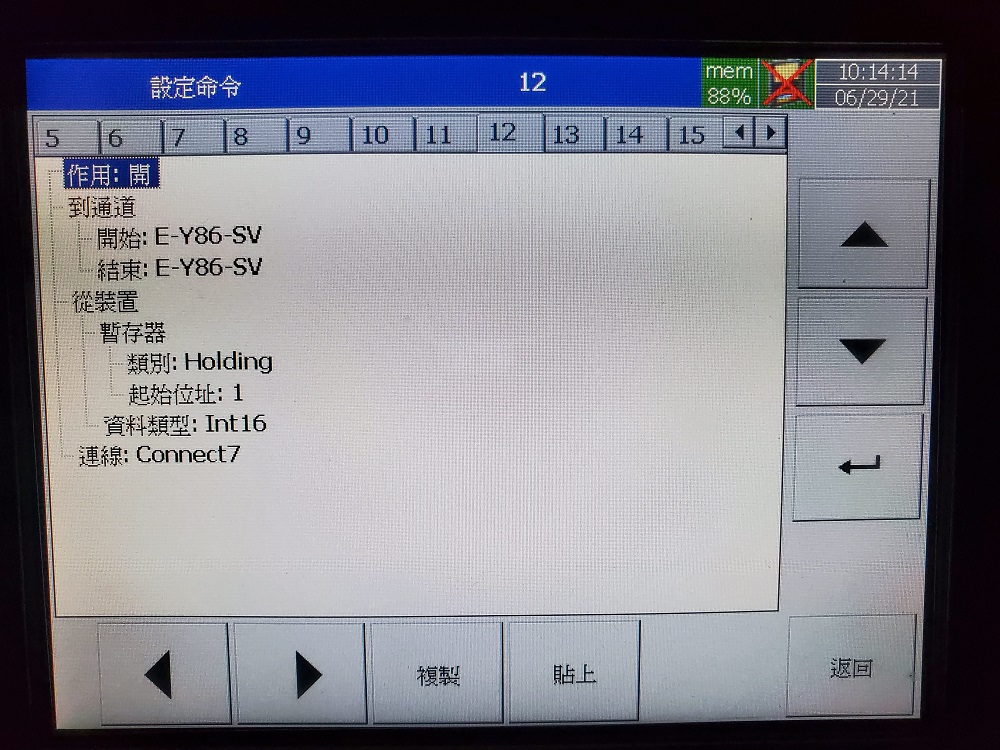

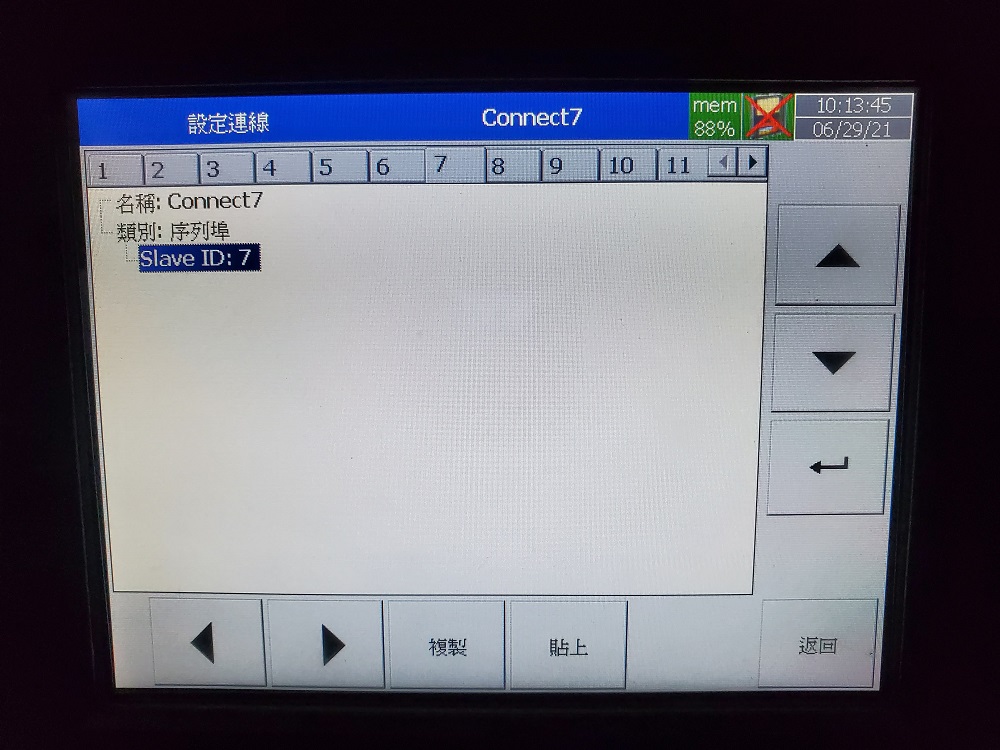

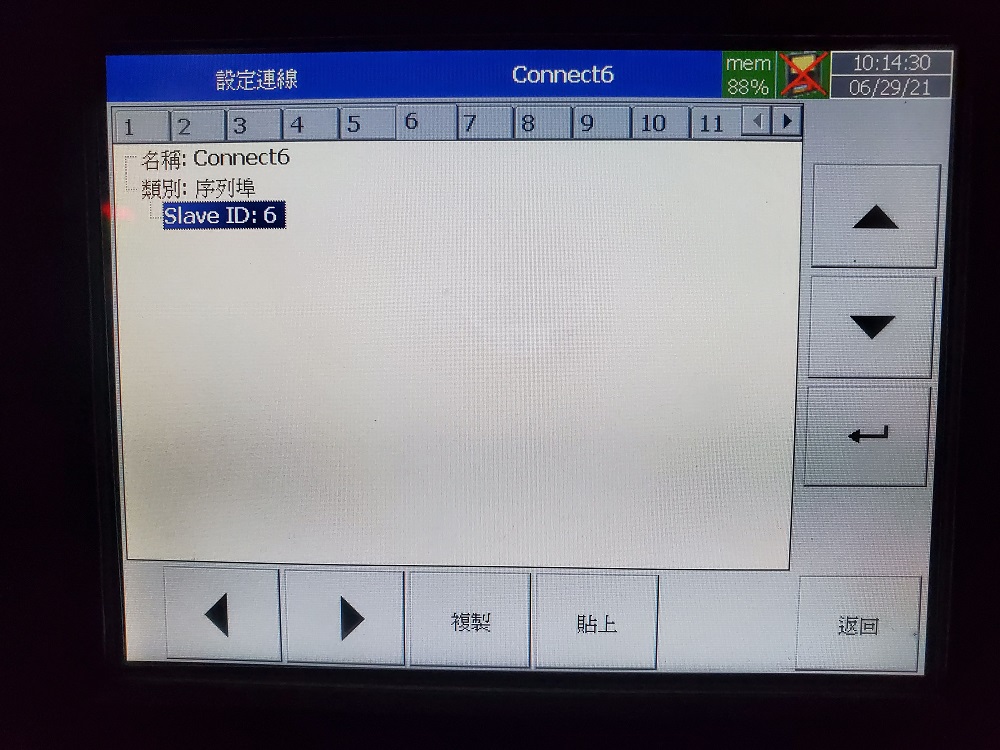

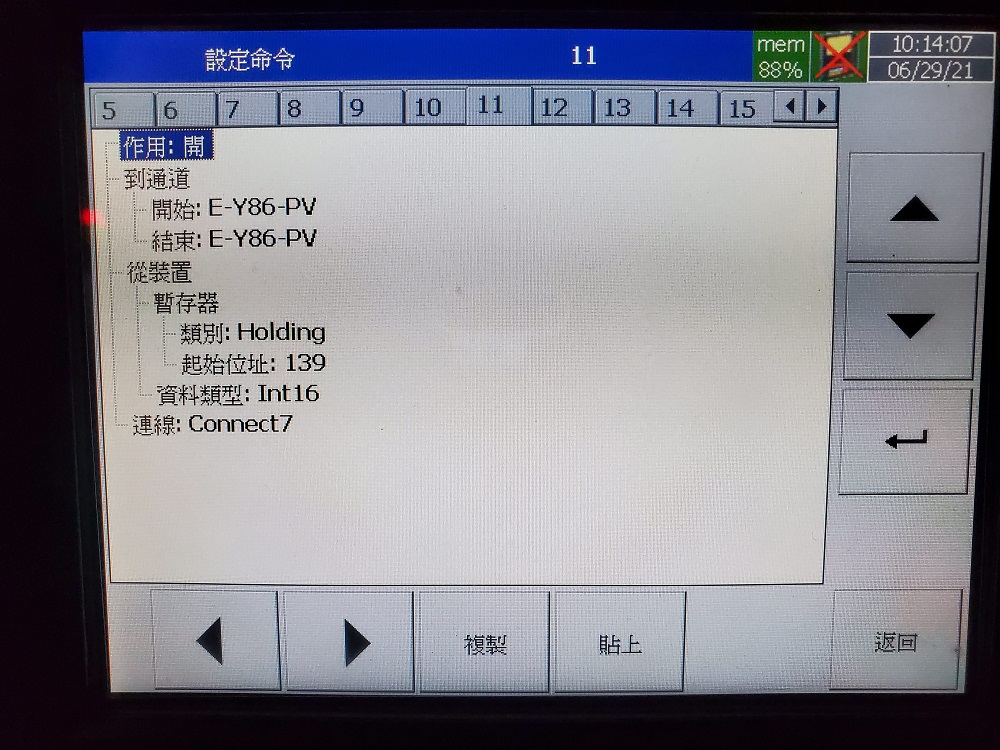

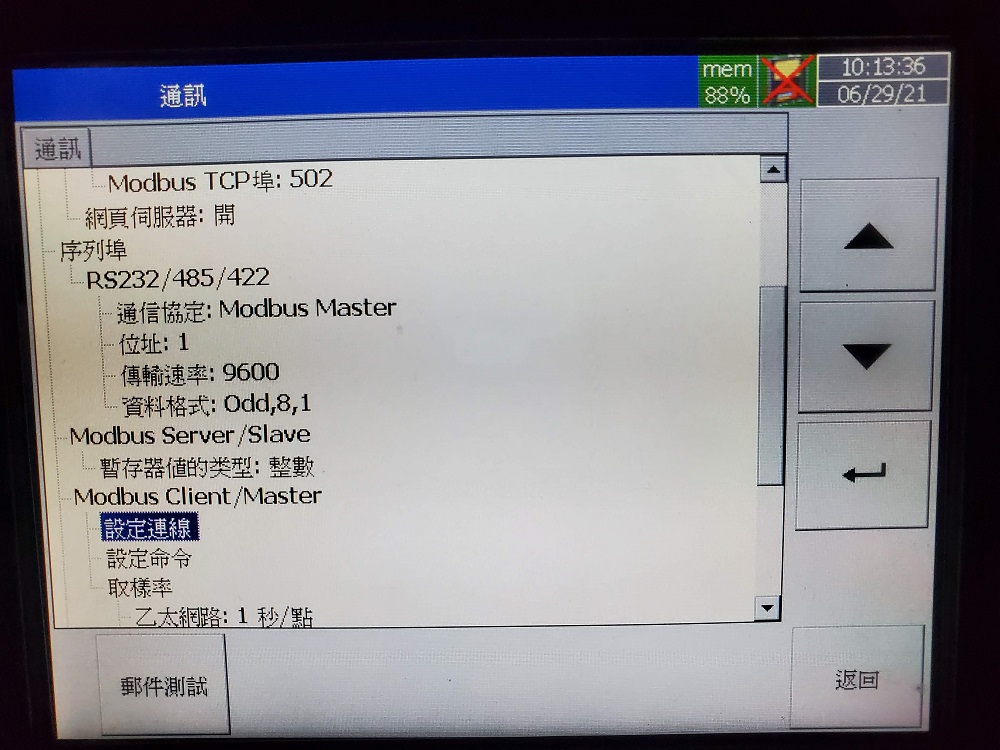

1.WH10/WH20/WH30記錄儀已具RS485通訊功能前提下,按<左上角>.....<更多>.....<通訊>,關於<設定參數>及<設定命令>的設定方式請參考下方之照片說明!

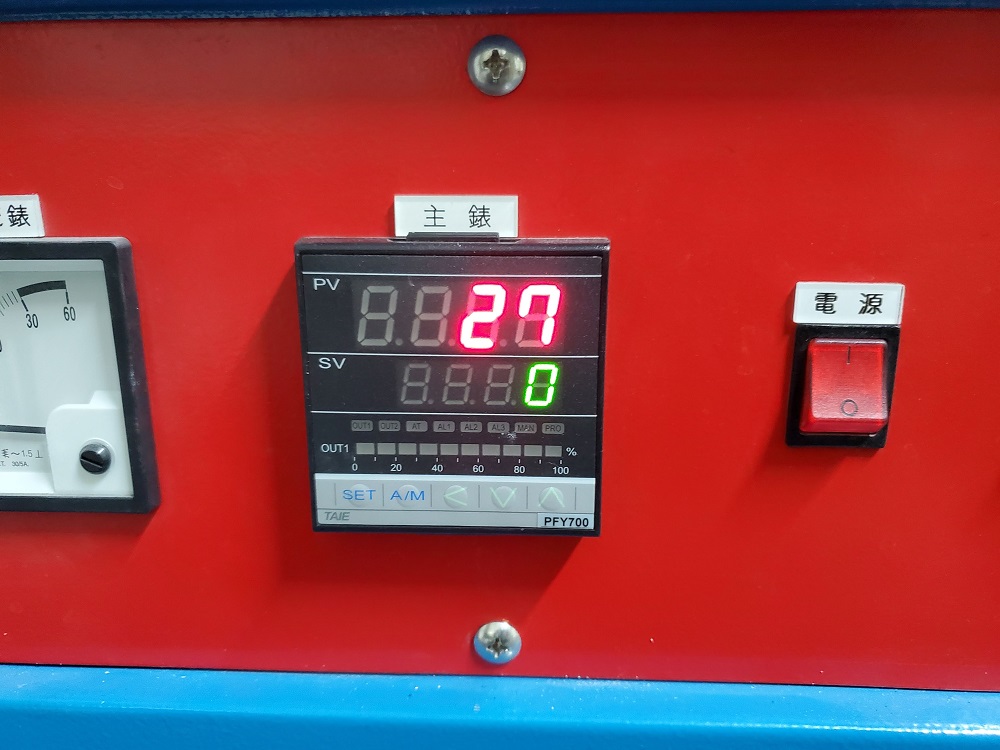

2.TAIE儀表也須具RS485功能,並以銅網隔離通訊線連結至記錄儀主機之RS485接口.
