- TECHNICAL BULLETIN -技術通報
無紙式記錄儀 / 收集器 Paperless Recorder
WH18/WH06記錄儀如何同時使用RS485與Ethernet通訊介面
日 期:2017-06-01
內 容:

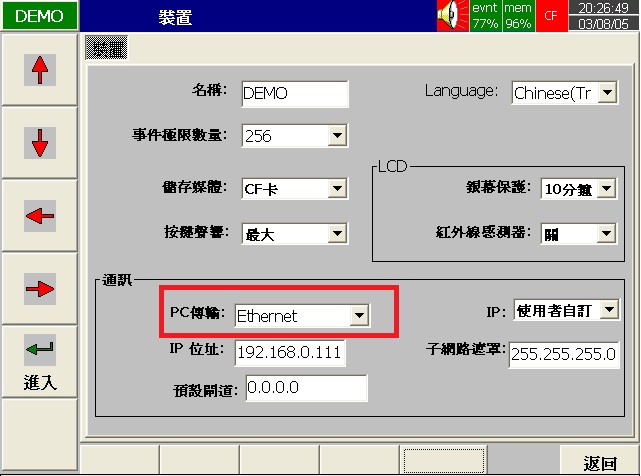

一般而言,WH18/WH06無紙記錄儀因為標配乙太網(Ethernet)接口,所以可以很便利地拉網路線進PC,不過偶爾也會遇上須同時經由RS485連接人機(HMI)或PLC的場合,偏偏"PC傳輸"欄位選項只有一個,這時候就需要按以下步驟設定記錄儀:
1.先將此欄位設定為"RS232/RS422/RS485",然後連接人機測通!
2.再將此欄位改設定為"Ethernet",連接PC!
如果接線無誤,人機或PLC與PC皆可通訊正常!
注意：
◆如果設定由伺服器自動指派記錄器的IP位址，記錄器上的IP位址與子網路遮罩的欄位會隱藏起來，但使用者仍可從” System Info”中查出記錄器被指派的IP位址。若選擇由使用者定義IP位址”使用者自訂”，則會顯現IP位址與子網路遮罩的欄位，供使用者設定固定的位址。新設定IP位址後，需執行關機重開的動作，設定值才會生效。
